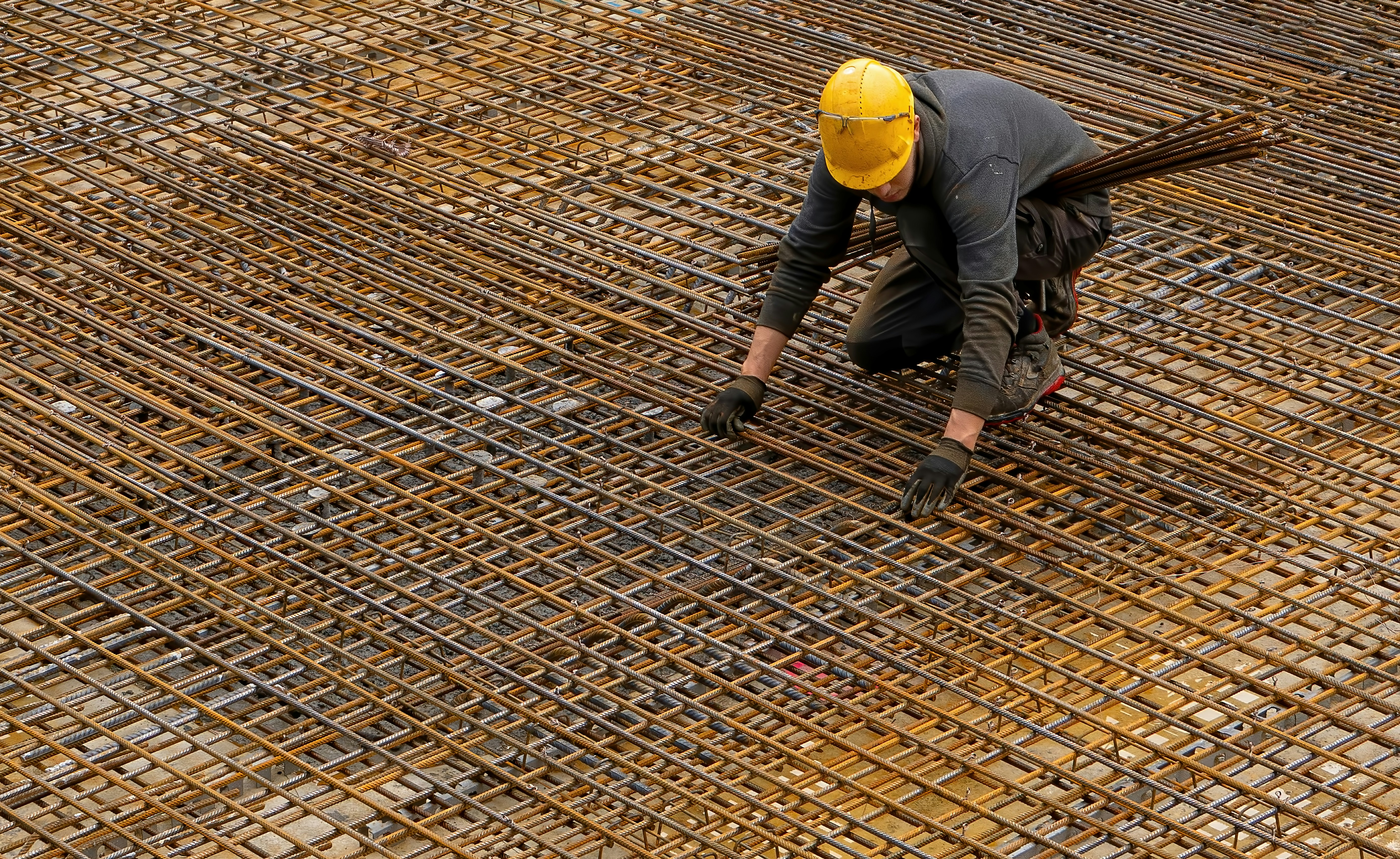

출처 : Unsplash 의 Ricardo Gomez Angel

도면만 보면 안돼! 현장에서 보는 철근 배근의 포인트

왜 이 글을 꼭 읽어야 할까요?

철근 배근 도면, 도면, 도면. 건축을 공부하거나 일하는 사람이라면 수도 없이 보게 되는 자료입니다. 그런데요, 도면에 나와 있다고 해서 현장에서 똑같이 시공됐을까요? 생각보다 많은 문제들이 바로 여기서 시작됩니다.

도면을 잘 보는 것도 중요하지만, 현장에서 어떻게 확인하느냐가 훨씬 더 중요합니다. 이 글에서는 '도면만 믿으면 안 되는 이유'와, 현장에서 철근 배근을 어떻게 봐야 하는지에 대해 아주 쉽게, 실전 위주로 알려드릴게요.

1. 도면과 실제 시공 사이엔 항상 오차가 있다

설계는 ‘이상적인 기준’입니다. 철근 간격 150mm, 피복 두께 40mm… 종이에 그려진 대로 시공이 이루어지면 좋겠지만, 현실은 다릅니다.

작업자의 숙련도, 철근 휨 가공 상태, 거푸집 위치, 벽체 안의 다른 설비들까지 — 이런 요소들이 현장에서 오차를 만들죠. 그래서 도면을 기준으로 하되, 현장에서는 '실제 치수'를 확인하는 습관이 중요합니다.

2. 피복 두께는 꼭 '눈으로' 확인해야 합니다

피복 두께는 구조물의 내구성, 특히 철근의 녹 발생과 내화성능에 직결됩니다.

하지만 피복 두께는 눈에 잘 띄지 않고, 나중에 콘크리트가 타설되면 아예 확인할 수 없습니다. 그래서 콘크리트 타설 전에 스페이서(받침재)가 제대로 들어갔는지, 철근과 거푸집 사이 거리가 충분한지 꼭 체크해야 해요.

3. 철근 간격, 숫자보다 '현장 간격'이 중요

도면에는 “D13 @150” 같은 표현이 있죠. 이건 철근 지름 13mm짜리를 150mm 간격으로 배근하라는 뜻인데요, 현장에 가보면 줄자가 없이 눈대중으로 배근되는 경우도 많습니다.

이럴 때는 꼭 직접 간격을 재보거나, 수직·수평 간격이 일정한지 확인해야 합니다. 시공 도중 누군가 철근을 밟거나 건드려서 간격이 틀어지는 경우도 생각보다 많습니다.

4. 이음길이와 정착길이, 도면보다 짧으면 탈락입니다

철근은 일정한 길이 이상 겹쳐져야 하중을 제대로 전달합니다. 이걸 '이음길이' 또는 '정착길이'라고 해요.

도면에는 보통 이음길이를 “40db 이상” 등으로 표시하지만, 현장에서 철근이 제대로 겹쳐졌는지, 묶이는 위치가 맞는지 직접 확인해야 합니다. 특히 기초와 기둥, 보의 연결 부위는 반드시 체크해야 하는 핵심 포인트입니다.

5. 배근 방향과 순서, '시작점'을 보면 보인다

철근은 순서대로 깔아야 합니다. 그런데 도면에는 어느 철근을 먼저 놓아야 하는지, 어떤 방향으로 꺾어야 하는지까지는 나와 있지 않죠.
이럴 땐 작업 시작점, 즉 첫 철근이 깔린 방향과 휘는 방식을 보세요. 복잡한 구조일수록 '어디서부터 배근을 시작했는지'를 보는 것이 중요합니다. 그래야 겹침, 간섭, 누락을 피할 수 있어요.

현장에서 철근 배근을 볼 때 기억해야 할 것

정리하자면, 철근 배근은 도면을 잘 보는 것보다 현장에서 잘 확인하는 능력이 더 중요합니다. 도면은 방향을 알려주는 지도일 뿐, 실제 시공이 제대로 되었는지는 발로 뛰며 봐야 알 수 있어요.
철근 간격, 피복 두께, 이음·정착, 배근 방향… 이 다섯 가지만 기억하고 체크해도, 시공 품질이 확 달라집니다.

실전 팁 한 가지 더!

철근 사진을 찍을 땐 자를 같이 놓고 찍으세요. 나중에 간격, 피복, 이음길이 확인할 때 결정적인 자료가 됩니다. 사진만 잘 찍어도 보고자료로 활용되고, 책임 소재도 명확해집니다.
